ГОСТ17378-01 BW Reducer
При строительстве трубопроводов неизбежно возникнут проблемы, связанные с изменением маршрута магистрали и диаметра трубы. Эти задачи решаются с помощью изготовленной трубопроводной арматуры (элементов) тройников, отводов и концентрических переходов.
Переходник стальной концентрический – это часть конструкции трубопровода, предназначенная для соединения труб при изменении диаметра трубопровода с одной на другую. С помощью переходников можно соединить конец трубы большего диаметра с концом трубы меньшего диаметра и наоборот, и в результате увеличить или уменьшить расход среды. Концентрические редукторы используются в различных областях: нефтегазовой, химической и энергетической промышленности, а также в сфере коммунального хозяйства и т.д.
Переход стальной концентрический изготавливается следующими способами: штамповка, прокатка из листовых заготовок и обечаек с последующей сваркой и сборкой, штамповка конических поковок с последующей механической обработкой. Для их изготовления используются следующие материалы: углеродистые марки стали (для мало- и среднеагрессивных сред), а именно: 10; 20; 3, легированные и высоколегированные стали (высокоагрессивные среды), а именно: 09Г2С, 15ХМ, 15Х5М, 12Х18Н10Т. Нормативно-техническая документация на концентрические редукторы определяется ГОСТ 17378-2001. Переходники делятся на: Эксцентриковые Концентрические – эксцентриковые переходники используются в горизонтальных трубопроводах
В зависимости от свойств транспортируемого потока и условий окружающей среды переходы могут изготавливаться из стали марок 20, 09Г2С, 15Х5М, 12Х18Н10Т. Редукторы по ГОСТ 17378-01 применяются при номинальном давлении PN до 16 МПа и температуре от минус 70°С до плюс 450°С.
Пример условного обозначения эксцентрикового редуктора диаметром 89×6 мм, 57×4 мм из стали 20:
Редуктор Э 89×6-57×4 ГОСТ17378-01 Сталь20.

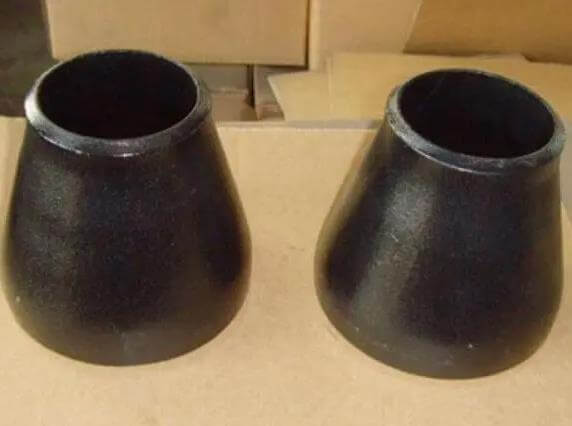

Концентрические переходы применяются в вертикальных трубопроводах (имеют форму затупленного конуса, применяются для трубопроводов на подвесных опорах). В зависимости от свойств транспортируемого потока и условий окружающей среды переход концентрический стальной может изготавливаться из стали марок 20, 09Г2С, 15Х5М, 12Х18Н10Т.

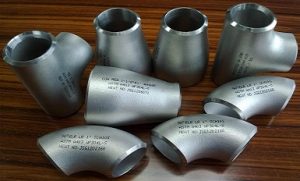

Wilson Pipeline is a leading manufacturer and distributor of flange fittings material from alloy steel stainless steel to carbon steel.products, including Super Duplex Stainless Steel Flanges, Stainless Steel Flanges, Stainless Steel Pipe Fittings. ASME B16.5 ASME B16.9 ASME B16.11 EN1092,ANSI ASTM,GOST,JIS,DINWilson Pipeline products are widely used in Shipbuilding, Nuclear power, Marine engineering, Petroleum, Chemical, Mining, Sewage treatment, Natural gas and Pressure vessels and other industries.If you want to have more information you want to share your enquiry with us, contact us at sales@wilsonpipeline.com
